| Brand Name: | CHEEBO Technology |
| Model Number: | CBZD-2540 |
| MOQ: | 1개 세트 |
| 가격: | 협상 가능 |
| Packaging Details: | 해양 방습 나무 상자 |
| Payment Terms: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |

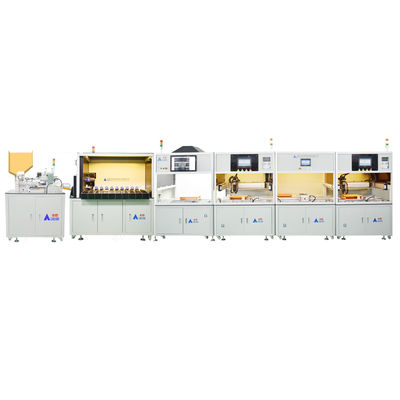

실린더 리?? 이온 배터리 팩 조립 라인 실린더 셀 유니버설 타입
● 자동 배터리 공급 메커니즘: 로봇 팔 은 자동 으로 배터리 를 잡고 지정 된 트랙 에 놓는다. 지름 은 18~21 인치, 길이 는 65~70 인치 이다.
● 전기전지 보리 종이 제조 기계:PLC 제어 단계 모터와 실린더를 사용하여 완성 된 전기전지 양극에 보리 페이퍼를 붙입니다.한 번에 4개의 전기핵을 스탬프하고 붙입니다.각 부품은 고고속 강철으로 만들어져 있으며
● 배터리 정렬 기계: 배터리에 데이터를 스캔하고 저장하는 기능을 가지고 있습니다. 정렬을 위해 7가지 등급.자동 분류 장비는 다양한 사양의 실린더형 배터리의 전압 및 내부 저항 테스트에 적합합니다.지름 18-21cm, 길이 65-70cm
● CCD 비전 검사 장비:CCD 산업 카메라와 기계 비전 기술을 기반으로 한 다기능 시력 검사 시스템.
● 배터리용 자동 스포트 용접 기계: 일방 자동 스포트 용접 용접으로 실린더형 배터리의 다양한 사양의 용접에 적합합니다.
● 지그 회전 시스템:지그 가 그 위치 에 도달 하는 것 을 자동 으로 감지 하고, 회전 메커니즘 은 지그 를 회전 하도록 클램프 하여 다음 프로그램 으로 돌아가게 한다.
● 지그 회전 시스템:자동적으로 지그가 그 위치에 도달하도록 감지하고 회전 메커니즘은 지그를 클램프하고 회전하여 다음 프로그램에 돌아갑니다.
● 리?? 배터리 팩 생산 라인은 가전제품 / 전기 자전거 / 전기 도구 / 정원 도구 / 에너지 저장 전력 등을 위한 배터리 팩 조립의 생산에 적합합니다.
● 모듈형 설계: 각 장비는 자동으로 연결되거나 개별적으로 사용되거나 필요에 따라 자유롭게 조합하여 사용할 수 있습니다.
● 리?? 배터리 생산 라인 은 현대 자동화 전문가 들 이 개발 한 다축 운동 제어 시스템 이다.그것은 자동 생산 장비의 실시간 및 효과적인 제어 실현 정밀 드라이브 및 모터 제어의 자동 메커니즘을 채택.
● 리?? 배터리 조립 라인은 18650, 21700, 26650, 32700 및 기타 실린더형 배터리의 조립 라인에 적용됩니다.
● 내장 된 고정기 회전 경로, 조립 완료 후, 수동으로 고정기를 제거 하 고 회전 경로 에 배치 합니다.
● 고정 장치 는 자동 으로 이전 위치 로 돌아와 수동 으로 조립 되고 용접 경로 에 배치 된다.
| 작업 방법 | 스텝 모터 + 공기 | 기계 차원 | 1275*860*1524MM |
| 구조물 | 알루미늄 합금 | 기계 무게 | 150kg |
| 전원 소스의 사양 | 단상 220V50/60HZ | 적용 시나리오 | 실린더형 셀 스티커 |
| 생산 효율성 | 60-70PPM | 공기 출처 사양 | 1/CFM |
| 적용 가능한 배터리 사양 | 18650/21700/21650 | 합격률 | ≥95% |
| 스티커 효율성 | ≥60PPM | 전송 모드 | 기계식 손 |
| 호환성 있는 재료 | 하이랜드 보리 페이퍼, 빠른 버스 페이퍼, 끈적질은 쌀 페이퍼, RET 보호 스티커 등 | 최대 충돌 속도 | 990.99% |
1자동 회전 시스템
자동 감지 장치는 위치에 도착하고, 뒤집기 메커니즘은 클램핑 장비를 뒤집어, 장치는 B 측면 용접을 위해 용접 위치로 돌아갈 수 있습니다.

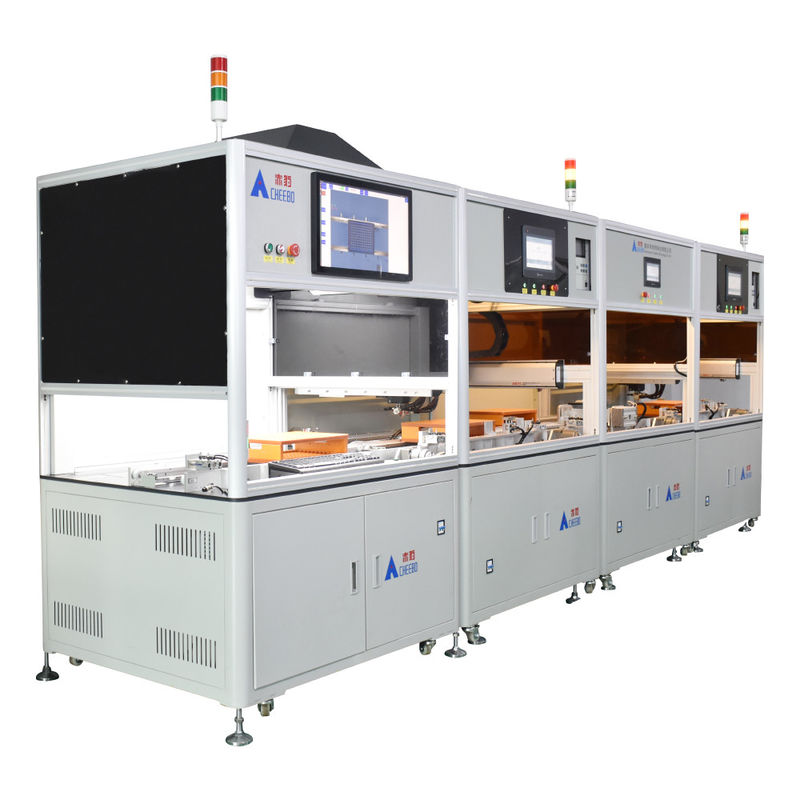

2듀얼 트랙 디자인
용접, 시험 트랙을 위한 앞 트랙. 뒷 트랙은 생산 효율을 향상시킬 수 있는 지그 반환 트랙이며, 노동자들이 지그를 앞뒤로 옮길 필요가 없다.
1배터리 자동 공급
2. 긍정 전극 페이스트 단열 종이 기계
3셀 전압 내부 저항 정렬
4세포 장착 브래킷 고정 플랫폼
5. CCD 검출 긍정적 및 부정적인 배터리 팩
6. 고정 덮개 상단판 플랫폼
7A 쪽에 점접속
8고정 회전 메커니즘
9B쪽 용접
10백엔드 설치 생산 라인
배터리는 종이 페이스트 기계의 호퍼에 로드됩니다 →→ 자동으로 긍정적 전극을 붙여
패드 스티커 →→ 배터리는 자동으로 분리기에 입력 →→ 분리기에 보관하기 위해 테스트 데이터를 닦는 →→
배터리는 해당 수신 탱크로 전송됩니다 → 작업자는 그룹으로 로딩 장비를 꺼냅니다 →
CCD 자동 양극성 감지 화면을 누르면 → 자격 없는 수동 보정이 자동으로 전송됩니다 →
작업자는 고정 장치의 상단 판을 덮습니다 →→ 점 용접기를 밀어 A 쪽에서 자동 점 용접→→
기계는 자동으로 용접 완료를 위해 B 쪽으로 돌고 →→ 용접 배터리 팩 장착 장치를 꺼
그리고 다음 탈출 고리를 입력하기 위해 앞으로 다시 →→ 배터리 팩 용접 후 BMS 보드를 설치
검사 →→BMS 보드의 기계 또는 수동 용접 → 작업자 라인업 및 보조 재료를 설치 →→
배터리 패크 매개 변수를 테스트 검사 통과하지 않습니다. →→ 노화 작업실에 노화 검사를 보내 →→
포장 작업실 포장
1.에너지 저장 배터리 팩 2. 전기 자전거 배터리 팩 3. 전력 도구 배터리 팩
비디오
비디오
비디오
비디오
비디오
비디오
비디오
비디오
|
